lunes, 28 de julio de 2008

Sensores Digitales

La creciente presencia de sistemas digitales para el tratamiento y presentación de la información en los sistemas de medida y control, hace muy atractivos aquellos sensores que ofrecen directamente a su salida una señal en forma digital, por la simplificación que suponen en el acondicionamiento de señales y su mayor inmunidad a las interferencias electromagnéticas en determinados casos.

Se distingue aquí dos tipos de sensores digitales. Los primeros ofrecen directamente una señal digital a partir de una entrada analógica; este grupo lo forman los codificadores de posición. El segundo tipo es el de los sensores que se basan en un fenómeno físico de tipo oscilatorio, transducido posteriormente por un sensor modulador convencional. Los sensores de este grupo se denominan autoresonantes, de frecuencia variable, o casi digitales, y necesitan un circuito electrónico posterior (un contador) para ofrecer la señal digital deseada.

Se diferencia delos osciladores variables en que estos últimos incorporan un sensor modulador en un oscilador, mientras ahora se trata de un oscilador no electrónico del que se mide una de las variables mediante un sensor modulador. Una excepción son los termómetros digitales de cuarzo, que emplean un sensor generador.

Es de destacar que no hay prácticamente ningún fenómeno cuya transducción dé directamente una salida digital. Lo que se hace propiamente es convertir una magnitud analógica de entrada en una señal digital por medio de un sensor, sin necesidad de convertir una tensión analógica en su equivalente digital.

1. Codificadores de posición: incrementales y absolutos.

1.1. Construcción de codificadores.

Codificadores increméntales

La medida de posiciones lineales y angulares ha sido hasta el momento el único campo con abundantes desarrollos comerciales de sensores con salida digital, incluso antes de la era del microprocesador. Aun así, un grupo de estos sensores, los denominamos codificadores increméntales, es de tipo "casidigital", pero por razones de afinidad los trataremos aquí.

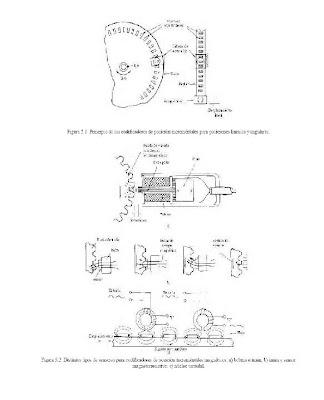

En un codificador de posición incremental hay un elemento lineal o un disco con poca inercia que se desplaza solidario a la pieza cuya posición se desea determinar. Dicho elemento posee dos tipos de zonas o sectores, con una prioridad que las diferencia, dispuesta de forma alternativa y equidistante, tal como se indica en la figura De este modo, un incremento de posición produce un cambio definido en la salida si se detecta dicha prioridad cambiante con la posición mediante un dispositivo o cabezal de lectura fijo. La resolución, de un sensor angular, dada como número de impulsos de salida, es



donde D es el diámetro del disco y X la anchura de cada sector codificado.

La simplicidad y economía de esta técnica no admiten duda, pero tiene una serie de inconvenientes que conviene señalar. En primer lugar, la información sobre la posición se pierde en cuanto falta la alimentación del sistema, o simplemente cuando se desconecta, y en presencia de interfaces fuertes. En segundo lugar, es necesario un contador bidireccional para poder tener una salida digital compatible con los elementos de entrada-salida de un ordenador; y en tercer lugar, no permite detectar el sentido de avance si no se dispone de elementos adicionales a los indicados en la figura 5.1. Las propiedades empleadas para la diferenciación de los sectores pueden ser magnéticas, eléctricas u ópticas. La salida básica suele ser en forma de un tren de pulsos con un ciclo de trabajo del 50%.



Codificadores absolutos

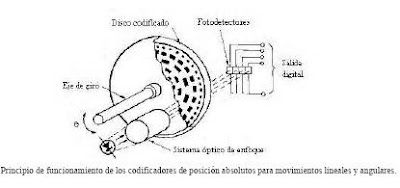

Los codificadores de posición absolutos ofrecen a su salida una señal codificada correspondiente a la posición de un elemento móvil, regla o disco, con respecto a una referencia interna. Para ello, el elemento móvil dispone de zonas con una propiedad que las distingue, y a las que se asigna un valor binario "0" o "1". Pero, a diferencia de los codificadores increméntales, hay varias pistas con zonas diferenciadas y están agrupadas de tal forma que el sistema de lectura obtiene directamente, en cada posición del elemento móvil, el número codificado que da su posición




Cada pista representa un bit de salida, siendo la pista más interior la correspondiente al bit de mayor peso. Los tipos de sensores más empleados en este caso son los óptico, con zonas opacas y transparentes y en menor medida, los de contacto, con zonas conductoras y aislantes. Hay conjuntos de fotosensores integrados que facilitan en gran manera la realización del codificador.

Estos codificadores tienen inmunidad intrínseca frente a las interrupciones e interferencias electromagnéticas, pero ello es a cuesta de unos cabezales de lectura que son mucho mas complejos que en los codificadores increméntales. Esto se debe a que hay tantos elementos de lectura como pistas y a la necesidad de que todos ellos estén bien alineados, de forma contraria, el código ofrecido a la salida puede estar formado por bits correspondiente a dos posiciones contiguas (en particular cuando se produzca la transición de una a otra). El código resultante puede corresponder a una posición muy distante de la real. Si, por ejemplo, se emplea el código binario natural, en un sistema con 8 bits las posiciones 3 y 4 vienen dadas por:

Posición 3 0 0 0 0 0 0 1 1

Posición 4 0 0 0 0 0 1 0 0


Si los elementos de lectura están un poco deslineados, por ejemplo si los dos primeros están un poco adelantados, al pasar de la posición 3 a la 4 puede que en un instante dado la lectura de salida sea 00 000 000.
Una forma de resolver este problema es empleando códigos binarios con distancia unidad en todas las posiciones, es decir, códigos en los que de una posición a la contigua cambie solo un bit. En el código binario natural, si hay N posiciones hay N/2 transiciones en las que cambia mas de un bit.
En el cuadro se presenta el paso de cada bit y el aspecto de las zonas codificadas de acuerdo con distintos códigos. El código continuo más empleado en codificadores es el Gray.
Su inconveniente es que si la información hay que mandarla a un ordenador, conviene convertir la salida a código binario. Si el objeto de la medida es sólo la presentación numérica de la posición, hay que convertir la salida a código BCD. Estas conversiones se obvian en el caso de tener el disco codificado directamente en el código de utilización final, pero entonces surge el problema de la ambigüedad. Si la información se va transmitir en un ambiente ruidoso, el código Gray no permite la detección de errores de transmisión. Otro método para resolver el problema de ambigüedad consiste en disponer un doble juego de cabezales de lectura desplazados entre sí una distancia determinada, empleando luego una regla de decisión para aceptar la lectura de uno u otro sensor para cada pista.



También se puede disponer una marca en el centro de cada sector, aceptando entonces la lectura del cabezal sólo cuando hay garantía de estar en zona que no es de transición entre las posiciones. Una memoria almacena la última lectura obtenida y se actualiza cuando hay un cambio válido.

La resolución que se obtiene con estos codificadores es de 6 a 21 bits en código Gray (8 a 12 es lo habitual), con diámetros de 50 a 175 mm para los codificadores angulares. El tamaño se indica mediante el diámetro en pulgadas y multiplicado por 10. Para aumentar la resolución, la opción más inmediata es aumentar el número de pistas codificadas, pero el inevitable aumento de diámetro e inercia limita esta solución. El empleo de un engranaje y otro codificador es una alternativa, aunque la resolución final siempre queda limitada por la obtenible por el primer disco. La señal eléctrica de salida suele ser TTL con colector abierto.

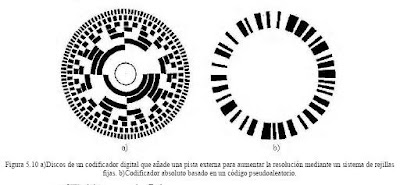

Para aumentar la resolución también se puede emplear el sistema de nonio expuesto para los codificadores increméntales. Para ello se añade una pista adicional, dispuesta en dirección radial, en la parte más externa del disco, tal como se muestra en la figura 5.10a.

La aplicación de los codificadores de posición son relativas a la medida y control de posiciones lineales y angulares con alta resolución. Se emplea así en robótica, grúas, válvulas hidráulicas, mesas de dibujos automáticas (plotters), máquinas herramientas, posicionamiento de cabezales de lectura en discos magnéticos y de fuentes de radiación en radioterapia, radar, orientación de telescopios, etc. También se pueden aplicar a la medida de magnitudes que se pueden convertir en un desplazamiento por medio de un sensor primario adecuado.




Por ejemplo, para medidas de nivel con flotador. Los codificadores absolutos son indicados en aplicaciones donde el elemento móvil permanece inactivo durante periodos de tiempo prolongados, por ejemplo antenas parabólicas, o cuando se mueve lentamente. También interesan cuando se desea ahorrar energía, por qué sólo hace falta alimentación cuando se desea información.



1.2. Sistemas de acondicionamiento codificadores.

Un circuito básico oscilador resonante serie, utiliza un cristal que está diseñado para oscilar en su frecuencia resonante serie natural. En éste circuito no hay capacitores en la realimentación Los circuitos resonantes serie son usados por la baja cantidad de componentes que se utilizan, pero estos circuitos pueden tener componentes parásitos que intervienen en la realimentación. y en el caso que el cristal deje de funcionar oscilarán a una frecuencia impredecible. Un circuito oscilador paralelo utiliza un cristal que está diseñado para operar con un valor específico de capacidad de carga. Esto resultará en un cristal que tendrá una frecuencia mayor que la frecuencia resonante serie, pero menor que la verdadera frecuencia resonante paralelo. Un circuito básico se muestra a continuación.

2. Sensores autorresonantes: resonadores de cuarzo, caudalímetro de vórtice.

El principio de funcionamiento de los sensores autorresonantes se basa en un fenómeno físico resonante ofrecen una frecuencia de salida que depende de una magnitud de interés que afecta a la frecuencia de oscilación. Todos requieren un frecuencimetro—contador para medir bien la frecuencia o bien el periodo de oscilación- La elección de uno u otro método depende de la resolución deseada y del tiempo disponible para la medida. Las estructuras resonantes basadas en monocristales de silicio se prestan bien a la realización de circuitos integrados.En sensores se emplean tanto osciladores armónicos como de relajación. En los primeros hay una energía almacenada que cambia de una u otra forma de almacenamiento, por ejemplo de energía cinética en el movimiento de una masa a energía potencial en la tensión de un muelle. En los segundos hay una única forma de almacenamiento, y la energía almacenada se disipa periódicamente mediante algún mecanismo de puesta a cero.Es importante observar que si bien la ausencia de convertidor A/D hace innecesaria una tensión de referencia estable para medir la salida de estos sensores, no por ello es posible medir una magnitud absoluta -la frecuencia del oscilador- sin tener otra magnitud de referencia bien conocida, en este caso el oscilador del que se obtiene la base de tiempos del contador con que se mida la frecuencia. Este oscilador de referencia será generalmente de cristal de cuarzo y tendrá derivas con el tiempo y la temperatura. Las derivas temporales se deben a cambios estructurales en el cuarzo debidos a imperfecciones en la estructura cristalina, a las tensiones mecánicas ejercidas por los soportes sobre el cuarzo, que decrecen con el tiempo, y que varían después de ciclos térmicos: y a los cambios de masa del cristal por absorción de contaminantes dentro del encapsulado.

Tipos de Sensores Autorresonantes

Sensores Resonadores de Cuarzo

Estos sensores están basados en una frecuencia de oscilación alta, se basan en la variación que sufre ésta ante una deformación del cristal, para un elemento con electrodos metálicos depositados en dos de sus caras, en la figura 4 se muestra el circuito eléctrico equivalente de un sensor de cuarzo resonante. En ésta, Lm viene determinada por la masa del cristal, Cm por la elasticidad mecánica, Rm por la fricción interna (que se traduce en una disipación de calor) y Co es la capacidad del soporte del cristal en paralelo con la de los electrodos metálicos, con el material piezoeléctrico como dieléctrico. La presencia de un circuito resonante permite emplear dicho elemento como base de un oscilador.Dado que el cuarzo es inerte, si se emplea un monocristal de gran pureza la estabilidad de la resonancia mecánica a largo plazo es muy alta. La estabilidad a corto plazo depende del factor de calidad Q (alta rigidez, poca histéresis) y la inductancia equivalente, que son muy elevados. Una estabilidad a corto piazo elevada permite diseñar sensores de alta resolución, mientras que una gran estabilidad a largo plazo significa que se necesitarán menos recalibraciones. Existen diversos tipos de sensores resonantes clasificándose según la variable física a medir.


  • Termómetros Digitales de Cuarzo

Los valores del circuito equivalente de la figura dependen de la temperatura. Por lo tanto, la frecuencia de oscilación presenta una deriva térmica. Pero si se emplea un cristal de cuarzo cortado con precisión, la relación temperatura-frecuencia es muy estable y tiene una gran repetibilidad. De esta Forma, midiendo la frecuencia de oscilación es posible determinar la temperatura a la que está sometido el elemento. La relación general es donde To es una temperatura de referencia arbitraria (25 C) y los parámetros fo, a, b, y g dependen de la orientación del corte respecto a los ejes del cristal. El objetivo sería, en principio, lograr b,g=0, pero no es fácil.





En un elemento concreto que utiliza este principio de medida, en vez de buscar una gran linealidad en la relación temperatura-frecuencia, se persigue tener una gran repetibilidad. Entonces la relación temperatura frecuencia se determina en 40 puntos del margen de medida, y a partir de ellos se determina la curva de regresión. Los coeficientes correspondientes se almacenan en una memoria PROM que se suministra con cada sonda particular. En la figura 5.11b se presenta un esquema simplificado del instrumento. La sonda puede estar alejada del instrumento sin problemas de interferencia porque por ella se transmite una frecuencia, no una tensión analógica. La frecuencia del oscilador es próxima a los 28 MHz y la sensibilidad es de 1000Hz/C . Para evitar el error debido al posible calor conducido a través de los cables de conexión del cristal, se puede aplicar el mismo principio pero emitiendo una señal de uno 28 MHz hacia el cristal; éste vibra y devuelve un eco que es detectado por un receptor. Mediante cristales de masa suficientemente pequeña, es posible medir radiación infrarroja, al ser absorbida elevada temperatura por el cristal.
El termómetro citado tiene un margen de medida de -80 a +250 C, con una exactitud de 0,075 C. En la zona de -50 a +150 C, la exactitud es de 0,04 C. La resolución alcanzable es de 0,0001 C. La exactitud, resolución, repetibilidad y estabilidad superan lo obtenible con otros tipos de termómetros. La intercambiavilidad de la sonda es total ya que cada una va acompañada con su módulo de calibración específico.

  • Microbalanzas de cuarzo

Si sobre un cristal de cuarzo dispuesto en un oscilador se deposita una pequeña masa, la frecuencia de resonancia se reduce. Si la frecuencia de oscilación era f0, el área del cristal A, su densidad p, y la masa depositada Am, el desplazamiento de frecuencia viene dado en primera aproximación por la ecuación de Sauerbrey

Este método se aplica a la medida de humedad a base de recubrir el cristal con un material higroscópico que se expone al ambiente cuya humedad se desea medir. El agua absorbida aumenta la masa y reduce la frecuencia de oscilación. Si el cristal se recubre con materiales orgánicos no volátiles específicos en vez de un material higroscópico, se pueden detectar compuestos volátiles específicos en fase gaseosa. Con este método se han podido detectar cambios de masa del orden de nanogramos.
Los osciladores de cristal de cuarzo también se han empleado como monitores económicos de deposición en vacío. Se emplean dos osciladores de reloj comerciales: uno para la detección, con un agujero en su encapsulado, hacia el centro del electrodo de cristal, y el otro oscilador se emplea como referencia. Ambos osciladores se colocan en la cámara de vacío y, de esta forma, se minimiza el efecto de los hilos de conexión al sensor, y se asegura que estarán a la misma temperatura.

  • Sensores de fuerza y presión basados en resonadores de cuarzo.

Si una varilla rectangular de cuarzo sujeta por los extremos se excita una vibración longitudinal medianteelectrodos depositados en su superficie (figura 5.12a), aprovechando que el cuarzo es piezoeléctrico, la frecuencia de resonancia es




donde t es el grosor de la varilla, l su longitud, e su módulo de Young y p su densidad. Si ahora se aplica una tensión mecánica O a través de los soportes, por ejemplo tal como se muestra en la figura, la nueva frecuencia de resonancia es,



Para medir presiones, se puede transmitir el esfuerzo mecánico desde un diafragma o fuelle a una varilla de cuarzo, o también emplear directamente un diafragma de cuarzo como resonador. En ambos casos, un cristal similar, próximo pero no sujeto al esfuerzo mecánico, permite compensar los efectos de la temperatura.



  • Caudalimetro de Vórtice

El principio del caudalimetro de vértice esta basado en la medición de la frecuencia de generación de vórtices por un obstáculo insertado en el flujo, cuya frecuencia es proporcional a la velocidad media, en un campo dado de número de Reynolds.Aunque existan muchos dispositivos de este tipo, experiencia con este metodo de medida de caudal es limitada y este método solamente se puede utilizar con precaución. Por ejemplo, cualquier vibración de la conducción es capaz de alterar la frecuencia medida y por lo tanto debe ser evitada.

3. Otros métodos de detección.

a. Basado en uniones semiconductoras. Construcción y circuitos de acondicionamiento.

b. Basados en ultrasonidos. Construcción y circuito de acondicionamiento

El ultrasonido se define como ondas de sonido de alta frecuencia que están por encima del rango de percepción humana. El punto más bajo es generalmente 20kHz y el superior ya está en el rango del megahertz. Los seres humanos son capaces de detectar sonidos en el rango de 20Hz a 20kHz. Los instrumentos portátiles que miden la intensidad del ultrasonido transportado en el aire o por medio de una estructura cubren frecuencias desde 20 kHz hasta 100 kHz.
El método generalizado para detectar fugas es sencillo. Un inspector con un instrumento de ultrasonido escanea un área y busca un sonido diferente que se acelera. Con ajustes continuos del control de volumen se sigue el sonido de la fuga hasta que se escucha el punto más alto. En
el rango ultrasónico, el inspector es capaz de discriminar entre ruidos de fondo irrelevantes y la señal de la fuga. Alqunos instrumentos incluyen una sonda focalizadora de hule que estrecha el área de recepción. Estas sondas protegen contra ultrasonidos competitivos y ayudan a localizar la ubicación de fugas pequeñas. La gran ventaja de la detección por ultrasonido es que puede usarse en diferentes ambientes, pues es sensible al sonido y no específica para cada gas. Cuando ocurre una fuga, el fluido (líquido o gas) se mueve desde el lado de alta presión a través del agujero al lado de baja presión de la fuga, donde se expande rápidamente y produce un flujo turbulento. Esta turbulencia tiene fuertes componentes ultrasónicos que son detectados por el instrumento. La intensidad de la señal de ultrasonido cae rápidamente desde la fuente, lo cual permite localizar exactamente el sitio de la fuga.


Para sistemas fuera de servicio, una prueba especializada, denominada una prueba de tono, emplea un transmisor ultrasónico para producir una fuente de sonidos ultrasónicos. La prueba se lleva a cabo colocando un transmisor adentro, o en un lado de la pieza del equipo a inspeccionar. Una señal vibratoria viaja por toda la pieza y penetra cualquier sitio de fuga existente. Un escaneado para penetración sónica usa un instrumento de ultrasonido y localiza la fuga. Esta prueba es especialmente apta para intercambiadores de calor.

c. Basado en fibras ópticas. Construcción y circuito de acondicionamiento.

Los sensores de Fibra Optica están formados por un amplificador que contiene el del emisor y el receptor, y un cable de fibra óptica que transmite y recibe la luz reflejada por el objeto a detectar.

Las características y presentaciones dependen mucho del fabricante. Así como en las Fotocélulas, la evolución tecnológica no se ha hecho muy patente, en los sensores de Fibra Optica se ha notado una evolución en los últimos años muy importante.

Un filamento de vidrio sumamente delgado y flexible (de 2 a 125 micrones) capaz de conducir rayo ópticos (señales en base a la transmisión de luz). Las fibras ópticas poseen capacidades de transmisión enormes, del orden de miles de millones de bits por segundo. Se utilizan varias clases de vidrios y plásticos para su construcción.



Una fibra es un conductor óptico de forma cilíndrica que consta del núcleo (core), un recubrimiento (clading) que tienen propiedades ópticas diferentes de las del núcleo y la cubierta exterior (jacket) que absorbe los rayos ópticos y sirve para proteger al conductor del medio ambiente así como darle resistencia mecánica. Además, y a diferencia de los pulsos electrónicos, los impulsos luminosos no son afectados por interferencias causadas por la radiación aleatoria del ambiente.


Cuando las compañías telefónicas reemplacen finalmente los cables de cobre de sus estaciones centrales e instalaciones domiciliarias con fibras ópticas, estarán disponibles de modo interactivo una amplia variedad de servicios de información para el consumidor, incluyendo la T.V. de alta definición.



Cada una de las fibras ópticas, puede transportar miles de conversaciones simultáneas de voz digitalizada.

Los sensores de Fibra Optica están formados por un amplificador que contiene el del emisor y el receptor, y un cable de fibra óptica que transmite y recibe la luz reflejada por el objeto a detectar.
Las características y presentaciones dependen mucho del fabricante. Así como en las Fotocélulas, la evolución tecnológica no se ha hecho muy patente, en los sensores de Fibra Optica se ha notado una evolución en los últimos años muy importante.

Ventajas De La Fibra Óptica
Capacidad de transmisión: La idea de que la velocidad de transmisión depende principalmente del medio utilizado, se conservo hasta el advenimiento de las fibras ópticas, ya que ellas pueden transmitir a velocidades mucho más altas de lo que los emisores y transmisores actuales lo permiten, por lo tanto, son estos dos elementos los que limitan la velocidad de transmisión.

  • Mayor capacidad debido al ancho de banda mayor disponible en frecuencias ópticas.
  • Inmunidad a transmisiones cruzadas entre cables, causadas por inducción magnética.
  • Inmunidad a interferencia estática debida a las fuentes de ruido.
  • Resistencia a extremos ambientales. Son menos afectadas por líquidos corrosivos, gases y variaciones de temperatura.
  • La seguridad en cuanto a instalación y mantenimiento. Las fibras de vidrio y los plásticos no son conductores de electricidad, se pueden usar cerca de líquidos y gases volátiles.
Parámetros De Una Fibra Óptica
Existen varios parámetros que caracterizan a una fibra óptica. Se habla de parámetros estructurales y de transmisión establecen las condiciones en las que se pueden realizar la transmisión de información.

Entre los parámetros estructurales se encuentra:

*El perfil de índice de refracción.
*El diámetro del núcleo.
*La apertura numérica.
*Longitud de onda de corte.
En cuanto a los parámetros de transmisión se tiene:
*Atenuación.
*Ancho de banda.

sábado, 5 de julio de 2008

Definición de sensores generadores.

Se consideran sensores generadores aquellos que generan una señal eléctrica a partir de la magnitud que miden, sin necesidad de una alimentación eléctrica. Ofrecen una alternativa para medir muchas de las magnitudes ordinarias, sobre todo temperatura, fuerza y magnitudes afines. Pero, además, dado que se basan en efectos reversibles, están relacionados con diversos tipos de accionadores o aplicaciones inversas en general. Es decir, se pueden emplear para la generación de acciones no eléctricas a partir de señales eléctricas.

Se exponen también los sensores fotovoltaicos y algunos de magnitudes químicas para las que hasta el momento se han visto pocas posibilidades de medida. Algunos de los efectos que se describen aquí pueden producirse inadvertidamente en los circuitos, y ser así fuente de interferencias. Es el caso termoelectromotrices, de las vibraciones en cables con determinados dieléctricos o de potenciales galvánicos en soldaduras o contactos. La descripción de los fenómenos asociados, con vistas a la transducción, permite su análisis cuando se trate de reducir interferencias


Que es efecto reversible.

Que es efecto irreversible

Que es efecto termoelectrico.

El efecto termoeléctrico en un material relaciona el flujo de calor que lo recorre con la corriente eléctrica que lo atraviesa. Este efecto es la base de las aplicaciones de refrigeración y de generación de electricidad: un material termoeléctrico permite transformar directamente el calor en electricidad, o bien generar frío cuando se le aplica una corriente eléctrica. Los sensores que utilizan este efecto se llaman sensores termoeléctricos o tambien son llamados termopares

Defina con texto y con gráficos el Efecto Peltier

El efecto Peltier consiste en el calentamiento o enfriamiento de la unión entre dos metales al pasar una corriente por ella (figura). Ocurre que si se invierte el sentido de la corriente, se invierte también el sentido del flujo de calor, es decir, si una unión antes se calentaba, al cambiar el sentido de la corriente se enfriará. Además, este efecto tiene un comportamiento lineal que viene dado por el coeficiente Peltier, πAB, que representa el calor generado en la unión entre A y B por unidad de corriente que circula de B a A.

Y para una unión a temperatura absoluta T, se demuestra que

Defina con texto y con gráficos el Efecto Thompson

El efecto Thompson consiste en la liberación o absorción de calor por parte de un conductor homogéneo a temperatura no homogénea por el que circula una corriente (figura 4.4). El flujo neto de calor por unidad de volumen, q, en un conductor de resistividad r, con un gradiente longitudinal de temperatura, dT/dx, por el que circula una corriente i, será:



donde σ es el denominado coeficiente de Thompson. El primer término se debe al efecto Joule, el cual es irreversible, mientras que el segundo representa el efecto Thompson (reversible).



Defina con texto y con gráficos el Efecto Seebeck

En 1822, Seebeck demostró que en un circuito de dos metales conductores homogéneos A y

B, con dos uniones a diferente temperatura, aparece una corriente eléctrica (figura 4.2a) o, si está abierto, una diferencia de potencial (figura 4.2b). Esto significa que la energía térmica se convierte en energía eléctrica. La fuerza termo-electromotriz generada, EAB, y la diferencia de temperatura entre los dos metales, viene definida por el coeficiente Seebeck, SAB:


Tipos de Termopares .

En las uniones de termopar interesa tener: resistividad elevada para tener una resistencia alta sin requerir mucha masa, lo cual implicaría alta capacidad calorífica y respuesta lenta; coeficiente de temperatura débil en la resistividad; resistencia a la oxidación a temperaturas altas, pues debe tolerar la atmósfera donde van a estar, y linealidad lo mayor posible.

Para lograr estas propiedades se emplean aleaciones especiales: níquel (90)/cromo (10) -cromel-; cobre (57)/ níquel (43); níquel (94)/aluminio (2)/manganeso (3)/silicio (1) -alumel-; etc. La protección frente al ambiente se logra mediante una vaina., normalmente de acero inoxidable, tal como se indica en la figura 4.4. La velocidad de respuesta y la robustez de la sonda vendrán afectadas por el espesor de dicha vaina. El silicio y el germanio presentan también propiedades termoeléctricas, si bien hasta ahora han encontrado mas aplicación como refrigeradores (elementos Peltier) que como temopares de medida. En el cuadro 4.1 se recogen las características de algunos de los termopares más comunes y su designación de acuerdo con las normas ANSI. Para medir la temperatura de superficies, hay modelos fabricados con tecnología de capa fina.


Los termopares J son versátiles y de bajo coste. Se pueden emplear en atmósferas oxidantes y reductoras. Se aplican a menudo en hornos de combustión abiertos a la atmósfera. Los termopares K se emplean en atmósferas no reductoras y, en su margen de medida, son mejores que los de tipo E, J y T cuando se trata de medir en atmósfera oxidantes. Los termopares T resisten la corrosión, de modo que se pueden emplear en atmósferas de alta humedad. Los termopares E son los de mayor sensibilidad y resisten la corrosión por debajo de 0 C y las atmósferas oxidantes. Los termopares N resisten la oxidación y ofrecen mejor estabilidad a altas temperaturas. Los termopares con metales nobles (B, R y S) tienen muy alta resistencia a la oxidación y a la corrosión.

Según la aplicación, se dispone de distintos tipos de uniones, como las indicadas en la figura

a) unión soldada en extremos

b) unión soldada en paralelo

c) hilo trenzado

d) termopar expuesto: respuesta rápida

e) termopar encapsulado: aislamiento eléctrico y ambiental

f) termopar unido a la cubierta:aislamiento ambiental

Las uniones desnudas se emplean para medidas estáticas, pero son frágiles, o de flujos de gases no corrosivos donde se requiere un tiempo de respuesta rápido. Las uniones aisladas se emplean para medir en ambientes corrosivos donde además interese aislamiento eléctrico del termopar. Éste queda entonces encerrado por la vaina y aislado de ésta por un buen conductor térmico como el aceite, mercurio o polvo metálico. Si se desea respuesta rápida y no hace falta una vaina gruesa. se emplean aislantes minerales como polvo de MgO, Al2 O3 o BeO. Según el grado de compactación del aislante, la respuesta final es más o menos lenta y la temperatura máxima soportada es también distinta. Los termopares aislados también se aplican en medidas a alta presión. Mediante uniones puestas a masa, se pueden medir temperaturas estáticas o de flujos de gases o líquidos corrosivos y, como la unión está soldada a la vaina protectora, la respuesta térmica es más rápida. Pero si la masa es ruidosa, no sirve y hay que aislar térmicamente el termopar. Además, la mayor masa del sensor implica un mayor error por conducción térmica.

Construcción de Termopares.

Un termopar esta constituido por dos metales diferentes, unidos físicamente en sus extremos. En la unión se crea una diferencia de potencial que depende de la temperatura (efecto termoeléctrico), que comparada con la que se genera en otra unión similar sometida a condiciones térmicas de referencia, da una medida de la temperatura existente en la primera unión.Desde el punto de vista constructivo, la unión puede hacerse por contacto (arrollamiento), o soldadura.Para conseguir la inmunidad requerida frente al medio en función de los materiales y del ambiente de trabajo, el termopar puede aparecer al aire o incluido dentro de una vaina protectora (lo que resulta determinante en la velocidad de respuesta). En este último caso, la unión puede conectarse a la vaina (puesta a tierra) o quedar eléctricamente aislada.
Los requerimientos más importantes que deben cumplir los materiales de termocuplas son:
  • Ser mecánicamente robustos y resistentes químicamenteDeben producir una salida eléctrica mensurable y estable.
  • Deben tener la precisión requerida
  • Deben responder con la velocidad necesaria
  • Debe considerarse la transferencia de calor al medio y viceversa para no afectar la lectura
  • Deben, en algunos casos, estar aislados eléctricamente de masa
  • Deben ser económicos

Normas de aplicación practica por los Termopares

Ley de los circuitos homogéneos

En un circuito con un único metal homogéneo, no se puede mantener una corriente termoeléctrica mediante la aplicación exclusiva de calor, aunque varíe la sección transversal del conductor.

Las temperaturas intermedias, a que pueda estar sometido cada conductor, no alteran la fuerza termoelectromotriz debida a una determinada diferencia de temperatura entre uniones. Esto no significa que si hay distintas temperaturas a lo largo de un circuito se tengan que emplear necesariamente hilos de extensión largos iguales a los del termopar. En su lugar se emplean los denominados cables de compensación, que son más baratos que los del termopar y añaden fuerzas termoelectromotrices despreciables.

· Ley de los Metales Intermedios

En un circuito compuesto por un número cualquiera de metales distintos, si se intercala un conductor y sus dos contactos con el circuito permanecen a la misma temperatura, la tensión añadida al circuito con la incorporación de estos dos contactos es cero. Esto significa que se puede incorporar al circuito un instrumento de medida sin añadir errores. El instrumento se puede intercalar en un conductor o en una unión
Una consecuencia de esta ley es que si se conoce la relación térmica de dos metales con un tercero, se puede encontrar la relación entre los dos primeros. Por lo tanto, no es preciso calibrar todos los posibles pares de metales para obtener su tabla tensióntemperatura. Basta con conocer el comportamiento de cada metal con respecto a uno tomado como referencia (platino)



· Ley de las temperaturas sucesivas o intermedias. ,

Si dos conductores homogéneos distintos producen una fuerza termoelectromotriz E1 cuando las uniones están a T1 y T2, y una fuerza termoelectromotriz E2 cuando las uniones están a T2 y T3, la fuerza termoelectromotriz cuando las uniones están a T1 y T3 será E1 + E2.

Esto tiene una consecuencia importante: la unión de referencia no tiene por qué estar a 0ºC, es decir, puede usarse otra temperatura de referencia. Incluso no tiene que ser fija siempre que sea conocida.

Haciendo uso de estas leyes es fácil analizar circuitos como el de la figura. Éste se trata de la conexión serie de varios termopares, lo que constituye una termopila. La tensión de salida será la suma de las tensión de cada termopar aislado (tres en total).



Compensación de la unión de referencia en circuitos de termopares.

Para aplicar el efecto Seebeck a la medida de temperaturas, es necesario mantener una de las uniones a una temperatura de referencia. Una solución consiste en disponer la unión de referencia en hielo fundente, tal como se indica en la figura 4.11. Es una solución de gran exactitud y facilidad de montaje, pero es de difícil mantenimiento y coste alto. Se puede mantener también la unión de referencia a una temperatura constante a base de emplear un refrigerador Peltier o un horno termostatado. Pero, en cualquier caso, debe usarse mucho hilo de uno de los dos metales del termopar, y esto encarece la solución.



Medida de temperatura mediante termopares con una unión a temperatura de referencia constante.


La solución de la figura permite emplear un hilo de conexión más económico (cobre), si bien sigue siendo una solución cara por la necesidad de mantener una temperatura de referencia constante. Si el margen de variación de la temperatura ambiente es menor que la resolución deseada, puede dejarse la unión de referencia simplemente al aire. En caso contrario, se emplea la denominada compensación electrónica de la unión de referencia. consiste (figura 4.13) en dejar que la unión de referencia sufra las variaciones de la temperatura ambiente, pero éstas se detectan con otro sensor de temperatura, dispuesto en la vecindad de la unión de referencia, y se suma una tensión igual a la generada en la unión fría. La tensión de alimentación del puente debe ser estable y puede ser, por ejemplo, la de una pila de mercurio o la de un generador electrónico de una tensión de e referencia estable. Hay circuitos integrados que miden la temperatura ambiente y ofrecen una tensión de compensación para distintos termopares. El LT1025 se puede aplicar a termopares E, J, D, R, S y T. Los AD594 y AD595 integran, además de la compensación (para termopares J y K, respectivamente), un amplificador de instrumentación.

Explicación de la tabla estandar de termopares.

Los termopares comerciales se designan por letras (T, E, J, K, R) que identifican los materiales que contienen y se especifican generalmente por su sensibilidad o coeficiente térmico (MV/ºC
El tipo E, J, K, y T son termopares de base metálica y se pueden utilizar hasta por encima de 1000°C. El tipo S, R, y B se denominan termopares nobles por poseer platino como elemento básico y se pueden utilizar hasta por encima de 2000°C.
  • Termopar tipo T (Cu- Constantan)Termoelemento positivo: Cu 100%Termoelemento negativo: Cu55%, Ni45%Rango de utilización: -270ºC a 400ºCF.E.M. producida: -6,258 mV a 20,872 mVCaracterísticas: puede utilizarse en atmósferas inertes, oxidables o reductoras. Gracias a la gran homogeneidad con que el cobre puede ser procesado, se obtiene una buena precisión. En temperaturas superiores a 300ºC, la oxidación del cobre se torna muy intensa, lo que reduce su vida útil y ocasiona desvíos en la curva de respuesta original.
  • Termopar tipo J (Fe- Constantan)Termoelemento positivo: Fe99,5%Termolemento negativo: Cu55%, Ni45%Rango de utilización: -210ºC a 760ºCF.E.M. producida: -8,096 mV a 42,919 mVCaracterísticas: puede utilizarse en atmósferas neutras, oxidables o reductoras. No se recomienda en atmósferas muy húmedas y a bajas temperaturas el termoelemento positivo se vuelve quebradizo. Por encima de 540ºC el hierro se oxida rápidamente. No se recomienda en atmósferas sulfurosas por encima de 500ºC
  • Termopar tipo E (Cr- Constantan)Termoelemento positivo: Ni90%, Cr10%Termolemento negativo: Cu55%, Ni45%Rango de utilización: -270ºC a 1000ºCF.E.M. producida: -9,835 mV a 76,373 mVCaracterísticas: Puede utilizarse en atmósferas oxidables, inertes o al vacío, no debe utilizarse en atmósferas alternadamente oxidables y reductoras. Dentro de los termopares a menudo utilizados, es el que posee mayor potencia termoeléctrica, bastante conveniente cuando se desea detectar pequeñas variaciones de temperatura
  • Termopar tipo K (Cr- Constantan)Termoelemento positivo: Ni90%, Cr10%Termoelemento negativo: Ni95%, Mn2%, Si1%, Al 2%Rango de utilización: -270ºC a 1200ºCF.E.M. producida: -6,458 mV a 48,838 mVCaracterísticas: Puede utilizarse en atmósferas inertes y oxidables. Por su alta resistencia a la oxidación se utiliza en temperaturas superiores a 600ºC y en algunas ocasiones en temperaturas por debajo de 0ºC. No debe utilizarse en atmósferas reductoras y sulfurosas. En temperaturas muy altas y atmósferas pobres en oxigeno ocurre una difusión del cromo, lo que ocasiona grandes desvíos de la curva de respuesta del termopar. Este último efecto se llama “green - root"
  • Termopar tipo N (Nicrosil - Nisil)Termoelemento positivo: Ni84,4%, Cr14,2%, Si1,4%Termoelemento negativo: Ni95,45% Si4,40%, Mg0,15%Rango de utilización: -270ºC a 1300ºCF.E.M. producida: -4,345 mV a 47,513 mVCaracterísticas: Este nuevo tipo de termopar es un sustituto del termopar tipo K que posee una resistencia a la oxidación superior a éste. En muchos casos también es un sustituto de los termopares a base de platino a raíz de su temperatura máxima de utilización. Se recomienda para atmósferas oxidables, inertes o pobres en oxígeno, ya que no sufre el efecto “green - root”. No debe exponerse a atmósferas sulfurosas.

  • Termopar tipo STermoelemento positivo: Pt90%, Rh10%Termoelemento negativo: Pt100%Rango de utilización: -50ºC a 1768ºCF.E.M. producida: -0,236 mV a 18,693 mVCaracterísticas: Puede utilizarse en atmósferas inertes y oxidables, presenta estabilidad a lo largo del tiempo en temperaturas elevadas, superiores a las de los termopares no constituidos de platino. Sus termoelementos no deben exponerse a atmósferas reductoras o con vapores metálicos. Nunca deben insertarse directamente en tubos de protección metálicos, pero sí en tubos con protección de cerámica. Fabricado con alúmina (Al2O3) de alto contenido de pureza. Para temperaturas superiores a 1500ºC se utilizan tubos de protección de platino. No se recomienda el uso de los termopares de platino en temperaturas abajo de 0ºC debido a la inestabilidad en la respuesta del sensor. En temperaturas por encima de 1400ºC ocurre crecimiento de granulaciones que los dejan quebradizos.
  • Termopar tipo RTermoelemento positivo: Pt87%, Rh13%Termoelemento negativo: Pt100%Rango de utilización: -50ºC a 1768ºCF.E.M. producida: -0,226 mV a 21,101 mVCaracterísticas: Posee las mismas características del termopar tipo "S", aunque en algunos casos es preferible el tipo "R" por tener una potencia termoeléctrica mayor en un11%.
  • Termopar tipo BTermoelemento positivo: Pt70,4%, Rh29,6%Termoelemento negativo: Pt93,9%, Rh6,1%Rango de utilización: 0ºC a 1820ºCF.E.M. producida: 0,000 mV a 13820 mVCaracterísticas: Puede ser utilizado en atmósferas oxidables, inertes y por un corto espacio de tiempo en el vacío. Normalmente se utiliza en temperaturas superiores a 1400ºC, por presentar menor difusión de rodios que los tipos S y R. A temperaturas abajo de los 50ºC la fuerza electromotriz termoeléctrica generada es muy pequeña.

Sensores piezoeléctricos

En los primeros aparece una polarización eléctrica al someterlos a un determinado esfuerzo que los deforme. Entre los materiales piezoeléctricos naturales, los de uso más común son el cuarzo y la turmalina. La resistencia eléctrica que presentan estos materiales piezoeléctricos aunque es muy grande no es infinita, por lo que al cabo de un tiempo se produce el drenado de la carga generada inicialmente (no tienen respuesta en continua). Su sensibilidad presenta derivas con la temperatura.Además, por encima de la temperatura de Curie (específica para cada material) esaparece el efecto piezoeléctrico. La impedancia de salida de estos sensores es, demás, muy alta, por lo que para medir su tensión de salida se requiere de mplificadores con impedancias de entrada enormes. Sin embargo, entre sus ventajas se ncuentran una alta sensibilidad y una alta rigidez mecánica (deformaciones inferiores a μm; conveniente para la medida de variables esfuerzo como la fuerza o la presión).

Sensores piroeléctricos

En los materiales piroeléctricos, el fenómeno que se produce es similar al piezoeléctrico, pero en lugar de aparecer cargas eléctricas cuando se deforma el material, lo que ocurre es que aparecen cargas superficiales en una determinada dirección cuando el material experimenta un cambio de temperatura. Se utilizan para la medida de radiaciones térmicas

Sensores fotoeléctricos

También conocidos por sensores ópticos que manipulan la luz de forma a detectar la presencia del accionados

viernes, 30 de mayo de 2008

1. Sensores resistivos.

1.1. Potenciómetros (Variables mecánicas)

1.2. Galgas extensométricas (Variables mecánicas)

1.3. Termorresistencias (Variable térmicas)

1.4. Termistores (Variables térmicas)

1.5. Magnetorresistencias (Variable magnéticas)

1.6. Fotorresistencias (Variables ópticas)

1.7. Higrómetros resistivos (Variables químicas)


1.1. Potenciómetros (Variables mecánicas)

Un potenciómetro es un resistor que posee un contacto móvil deslizante o giratorio (figura 2.1). La resistencia entre dicho contacto móvil y uno de los terminales fijos viene dada por:

donde x es la distancia recorrida desde el otro terminal fijo, α la fracción de longitud correspondiente, ρ la resistividad del material, l su longitud y A su sección transversal.

La ecuación (1) indica que la resistencia medida es proporcional al recorrido del cursor. Esto no siempre es así, pues la resistividad del material no suele ser uniforme a lo largo de todo el recorrido. Tampoco la resolución es infinita, pues muchos potenciómetros funcionan a saltos y no de manera continua; también hay que tener en cuenta la resistencia del contacto. A pesar de todo ello, los potenciómetros permiten medir fácilmente desplazamientos tanto longitudinales como angulares, así como todo tipo de magnitudes físicas asociadas a los mismos.


1.2. Galgas extensométricas (Variables mecánicas)

Las galgas extensométricas se basan en la variación de la resistencia de un conductor cuando se le somete a un esfuerzo mecánico. Sea un hilo metálico de resistencia R:


donde los parámetros que lo definen mantienen el significado de la expresión (2.1), cualquier esfuerzo al que se le someta provocará un cambio de resistencia que se deberá al cambio de alguno de dichos parámetros:

Según la Ley de Hooke, si aplicamos una fuerza F sobre un conductor unidimensional, el cambio de longitud que experimenta cumplirá que:

1.3. Termorresistencias (Variable térmicas)

La medición de temperatura por termorresistencia, se basa en la propiedad que poseen los metales de variar su resistencia óhmnica en función de la temperatura. Este cambio se acentúa más, según el tipo de metal empleado.

El cambio de resistencia relativa en función de la temperatura, se conoce como coeficiente de temperatura.

Entre los conductores metálicos, los metales puros, presentan un mayor cambio de resistencia, es decir tienen un coeficiente de temperatura más alto.

No obstante, para la selección de un metal de una termorresistencia, no debemos basarnos solamente en su coeficiente de temperatura, sinó en otros factores que tienen la misma importancia, como son la repetibilidad de las constantes eléctricas y su estabilidad.

1.4. Termistores (Variables térmicas)

Los termistores, o resistores térmicos, son dispositivos semiconductores que se comportan como resistencias con un coeficiente de temperatura de resistencia alto y, generalmente negativo. En algunos casos, la resistencia de un termistor a temperatura ambiente puede disminuir hasta un 6% por cada 1ºC que se eleve la temperatura. Dada esta alta sensibilidad al cambio de temperatura hacen al termistor muy conveniente para mediciones, control y compensar con precisión la temperatura. El uso de termistores está muy difundido en tales aplicaciones, en especial en el rango más bajo de temperatura de -100ºC a 300ºC.

Los termistores se componen de una mezcla sintética de óxidos de metales, como manganeso, níquel, cobalto, cobre, hierro y uranio. Su rango de resistencia va de 0.5 ohms. a 75 ohms y están disponibles en una amplia gama de formas y tamaños. Los más pequeños son cuentas con un diámetro de 0.15 mm a 1.25 mm. Las cuentas se pueden colocar dentro de una barra de vidrio para formar sondas que son más fáciles demontar que las cuentas. Se hacen disco y arandelas presionando el material termistor en condiciones de alta presión en formas cilíndrica y plana con diámetros de 2.5 mm a 25 mm. Las arandelas se pueden apilar y conectar en serie o paralelo con el fin de incrementar la disipación de potencia.

Tres características importantes del termistor lo hacen extremadamente útil en aplicaciones de medición y control:

a) Resistencia-temperatura

b) Voltaje-corriente

c) Corriente-tiempo

Las características resistencia--temperatura de la figura muestra que un termistor tiene coeficiente de temperatura de resistencia muy elevado y negativo, lo cual lo convierte en un TRANSDUCTOR DE TEMPERATURA IDEAL.

En la característica voltaje-corriente de la figura se observa que la caída de voltaje a través de un termistor aumenta con el incremento de corriente hasta que alcanza un valor pico, más allá del cual la caída de voltaje decrece con el incremento de corriente.

El constantano es una aleación de 55% de cobre y 45% de níquel.

Cromel= Aleación de Cromo y Níquel

Alumel =Aleación de aluminio, manganeso y níquel.

1.5. Magnetorresistencias (Variable magnéticas)

Además de los sensores estudiados en los apartados anteriores, existen muchos otros tipos de sensores cuyas características resistivas varían cuando cambia alguna magnitud física del ambiente que lo rodea. Este es el caso, por ejemplo, de las magnetorresistencias. Cuando un campo magnético rodea a un conductor se produce una reducción de corriente debido a que algunos electrones son desviados de su trayectoria. Este comportamiento es especialmente importante en materiales ferromagnéticos.

1.6. Fotorresistencias (Variables ópticas)

Las fotorresistencias se basan en la variación de la resistencia eléctrica de un semiconductor al incidir sobre él una radiación. La radiación de una determinada energía provoca que los electrones salten de la banda de valencia a la de conducción en el semiconductor, aumentando la conductividad del mismo. Este efecto es más importante cuando se incrementa la temperatura del material, ya que la energía de los electrones aumenta y con ello la probabilidad de que se produzcan saltos de una banda a otra.

1.7. Higrómetros resistivos (Variables químicas)

Algunos aislantes presentan disminuciones bruscas en su resistencia cuando aumenta su contenido de humedad. Midiendo dicho cambio de resistencia tenemos lo que se denomina un higrómetro resistivo o humistor. Si lo que medidos es su capacidad tenemos un higrómetro capacitivo. Existen también determinados óxidos semiconductores cuya conductividad varía cuando se encuentra ante la presencia de determinados gases que reaccionan con el oxígeno.

1.8. Acondicionamiento: Puente de Wheastone, Amplificador de Instrumentación.

2. Sensores de reactancia variable


Sensores cuya impedancia inductancia o capacidad varía con alguna magnitud física, lo que conlleva corriente alterna como excitación.

2.1. Sensores Capacitivos

Los sensores capacitivos pueden detectar materiales conductores y no conductores, en forma líquida o sólida. Existen distintas aplicaciones, incluso control de niveles en depósitos, también para detectar el contenido de contenedores, o en máquinas empaquetadoras. Otras aplicaciones incluyen el posicionado y contaje de materiales en sistemas de transporte y almacenaje, por ejemplo cintas transportadoras y mecanismos de guía.

2.1.1. Condensador diferencial

Se denomina condensador diferencial al formado por tres placas planas paralelas. En general, las placas exteriores suelen ser fijas y la placa central móvil, en respuesta a la variable a detectar. Vemos cómo, a pesar de que C1 y C2 son no lineales, se logra obtener una salida lineal realizando una medida diferencial y con una sensibilidad mayor que en el caso del condensador simple.

Aplicaciones típicas de esta configuración son los micrómetros, acelerómetros e inclinómetros.

Si se disponen las tres placas del condensador diferencial cómo se muestra en la figura derecha y se varía el área entre placas, se tiene que la medida diferencial de la capacidad nos permite obtener una salida lineal con el desplazamiento. Con esta técnica se han llegado a medir desplazamientos de hasta 10-10 mm.

Aunque se ha mejorado en linealidad, el condensador diferencial no esta exento de problemas: dispersión del campo eléctrico en los bordes de los electrodos, aislamiento entre placas, capacidades parásitas, cables de conexión, etc. La dispersión del campo en los bordes de los electrodos puede apreciarse mejor en la figura a. Para evitar este efecto, en la figura b se ha colocado un electrodo de guarda rodeando al electrodo 3. Este electrodo de guarda se mueve junto al electrodo 3 y está puesto a su mismo potencial. Ahora, las líneas de campo aparecen distorsionadas en el borde de la guarda, lo cual no importa ya que no es un electrodo de medida. En cambio el campo si es uniforme en los electrodos de medida. El electrodo de guarda protege simultáneamente al electrodo 3 de campos externos que puedan afectar a la linealidad de la medida.
